床上配管対応防水パン

床上配管対応防水パン 製品一覧

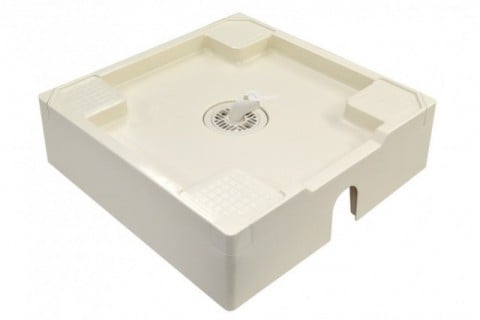

TPU640(640×640×180mm)

排水管用開口 あり
TPU640-W1-FN (アイボリーホワイト)
専用排水トラップ付
TPU640-W1-F1 (アイボリーホワイト)
専用排水トラップ付・専用フレキ付

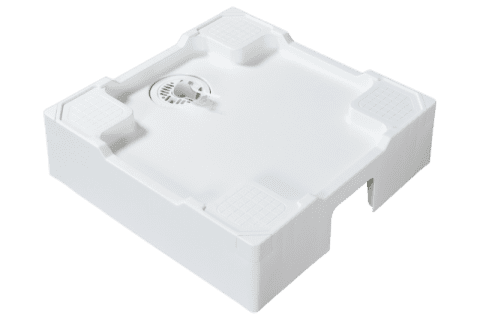

TPR640(640×640×180mm)

排水管用開口 あり
TPR640-W3-FN (ニューホワイト)
専用排水トラップ付
TPR640-W3-F1 (ニューホワイト)
専用排水トラップ付・専用フレキ付

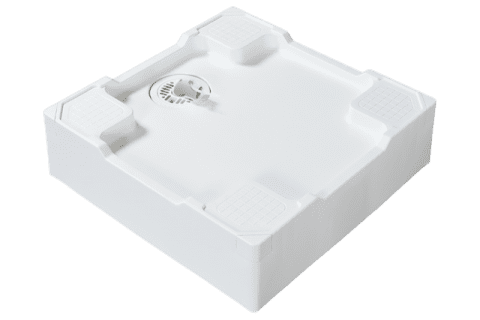

TPR640N(640×640×180mm)

排水管用開口 なし
TPR640N-W3-FN (ニューホワイト)
専用排水トラップ付
TPR640N-W3-F1 (ニューホワイト)
専用排水トラップ付・専用フレキ付

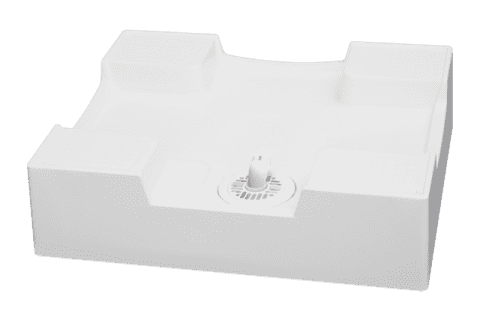

TPR740(740×640×193mm)

排水管用開口 あり
TPR740-W3-FN (ニューホワイト)  NEW
専用排水トラップ付
※TPR740は受注生産品となります。

付属品

専用排水トラップ
(本体透明横引タイプ)
専用フレキ
(呼び径:50φ/ホース長:250mm)
専用フレキについて
 半透明で接続部の目視確認が可能です。
 床上配管対応防水パンはフレキ同梱に対応しております。※TPR740除く
 (※受注時にご要望頂いた場合にかぎります)
 (※TPR740でフレキをご希望の場合は単品にてご注文ください)

図面詳細・取扱説明書・施工仕様書

特長

床上配管に対応

ユニット工法や特殊床構造(直張りタイプの床やセラミック系床材)で床穴開けが難しい場合や、既築のアパートやマンションなど床下に配管を這わすスペースが無い場合にお使いいただけます。

現場作り付け架台の施工が不要

防水パンと台座の一体成型となっているので、現場作り付け架台を手作りする必要なく、省施工・コストの削減・施工品質の安定へ繋がります。

見た目スッキリ・シンプルデザイン

側面に凹凸がなく、洗濯機を乗せた時に空間に馴染むシンプルなデザインです。
四隅のビス穴はコーナーキャップで隠せて見た目もスッキリ、埃が溜まりづらく日々のお手入れも簡単です。

排水口配置位置に合わせお選びいただけます

排水配管の取り付け位置に関わらず、トラップの取り回しができるTPU640と、清掃しやすいトラップ手前配置のTPR640を揃えております。

設置場所の差異に合わせ、開口部分を2種類ご用意(TPR640)

排水配管用の開口があるタイプ(TPR640)とないタイプ(TPR640N)の2種類を揃えています。

床上配管対応防水パンに740×640mmサイズが新登場(TPR740)

740mmのワイド幅で壁位置に関係なく全ての洗濯機が納まります。

仕様

TPU640

品番
排水管用開口あり
専用排水トラップ付 TPU640-W1-FN (アイボリーホワイト)
専用排水トラップ・専用フレキ付 TPU640-W1-F1 (アイボリーホワイト)
寸法
W640×D640×H180
有効内寸
W607×D607
材質
PP
排水口位置
真下排水対応
重量
約4kg
耐荷重
200kg
本体色
アイボリーホワイト

TPR640

品番
排水管用開口あり
専用排水トラップ付 TPR640-W3-FN (ニューホワイト)
専用排水トラップ・専用フレキ付 TPR640-W3-F1 (ニューホワイト)
排水管用開口なし
専用排水トラップ付 TPR640N-W3-FN (ニューホワイト)
専用排水トラップ・専用フレキ付 TPR640N-W3-F1 (ニューホワイト)
寸法
W640×D640×H180
有効内寸
W607×D607
材質
PP
排水口位置
中央 (C)
重量
約4kg
耐荷重
200kg
本体色
ニューホワイト

TPR740

品番
排水管用開口あり
専用排水トラップ付 TPR740-W3-FN (ニューホワイト)
寸法
W740×D640×H193
有効内寸
W702×D602
材質
PP
排水口位置
製品図参照
重量
約4.6kg
耐荷重
200kg
本体色
ニューホワイト
株式会社テクノテック 本社
〒113-0033
東京都文京区本郷3丁目6番6号
本郷OGIビル3階
TEL.03-5800-4477(代)
FAX.03-5800-4196
