T.Eトラップ

T.Eトラップ 製品一覧

SNT-SWM

SNT-SWM-W2 (ニューホワイト)
SNT-SWM-W1 (アイボリーホワイト)

SDT-SWM

SDT-SWM-W2 (ニューホワイト)
SDT-SWM-W1 (アイボリーホワイト)

図面詳細・取扱説明書・施工仕様書

特長

維持管理対策(専用配管)等級3対応品

透明トラップは維持管理対策(専用配管)等級3の認定を受けました。

排水口のお手入れがより簡単になります

かさ上げ防水パンとT.Eトラップを合わせてお使いいただくと、排水口のお手入れがより簡単になります。
T.Eトラップの目皿はスリットの入った軟質素材のため、容易に引き抜け、部品の引き出しや内部清掃が簡単にできます。

トラップ本体が透明のため、排水管との接着部の目視や、床下の状況の点検も簡単

排水管との接着部が目視可能となり、接着剤の塗り忘れや不完全な挿入による漏水を防ぎます。
防水パンを外さずに床下を点検することができ、漏水確認も容易です。

T.Eトラップの推奨防水パンはかさ上げ防水パン、給水栓付防水パン

T.Eトラップの推奨防水パンは、かさ上げ防水パン給水栓付防水パンです。
目皿・目皿受の色は防水パンの色に合わせてお選びください。

ホース固定バンドを取り付け、ホース抜けを防ぎます

洗濯機排水ホース側フックとエルボ上部穴をホース固定バンドでしっかりくくり接続します。

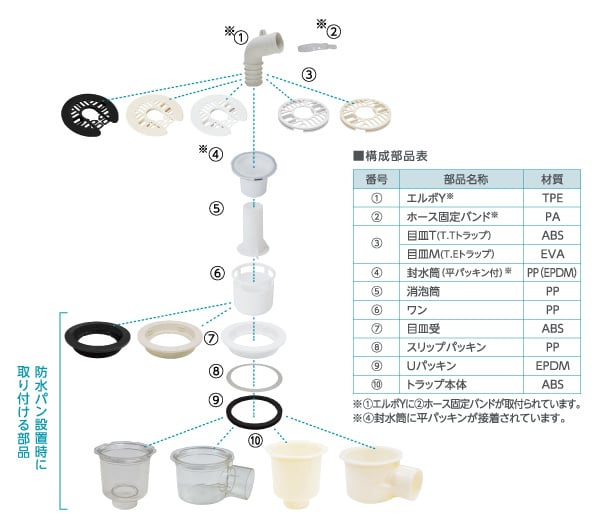

構成部品表

仕様

SNT-SWM(横引排水口)

品番
SNT-SWM-W2 (ニューホワイト)
SNT-SWM-W1 (アイボリーホワイト)
接続管
VU50・VP50

本体
透明
目皿・目皿受
ニューホワイト、アイボリーホワイト
材質
ABS (本体、他の部品の材質は詳細図参照してください)
封水深
50mm
排水能力
60L/分

SDT-SWM(縦引排水口)

品番
SDT-SWM-W2 (ニューホワイト)
SDT-SWM-W1 (アイボリーホワイト)
接続管
VU50・VP50

本体
透明
目皿・目皿受
ニューホワイト、アイボリーホワイト
材質
ABS (本体、他の部品の材質は詳細図参照してください)
封水深
50mm
排水能力
60L/分
