T.Tトラップ一覧
SNT-SW
SNT-SW-W2
(ニューホワイト）
SNT-SW-W1
(アイボリーホワイト）
(ニューホワイト）
SNT-SW-W1
(アイボリーホワイト）
SDT-SW
SDT-SW-W2
(ニューホワイト）
SDT-SW-W1
(アイボリーホワイト）
(ニューホワイト）
SDT-SW-W1
(アイボリーホワイト）
SNT-W
SNT-W-W1
(アイボリーホワイト）
(アイボリーホワイト）
SDT-W
SDT-W-W1
(アイボリーホワイト）
(アイボリーホワイト）
※SNT-SW-W2、SDT-SW-W2（目皿・目皿受色：ニューホワイト）は受注生産品です。
カタログ詳細
図面詳細・取扱説明書・施工仕様書
特長
維持管理対策（専用配管）等級3対応品！(SNT-SW、SDT-SW)
透明トラップは維持管理対策（専用配管）等級3の認定を受けました。

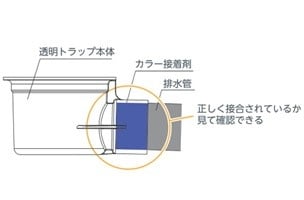

排水管との接着部の目視や、床下の状況の点検も簡単（SNT-SW、SDT-SW）
トラップ本体が透明のため、排水管との接着部が目視可能となり、接着剤の塗り忘れや不完全な挿入による漏水を防ぎます。
また、防水パンを外さずに床下を点検することが出来、漏水確認も容易です。
T.Tトラップの推奨防水パンは、スタンダード防水パン
T.Tトラップの推奨防水パンは「スタンダード防水パン」です。
目皿・目皿受の色は防水パンの色に合わせてお選びください。
目皿・目皿受の色は防水パンの色に合わせてお選びください。

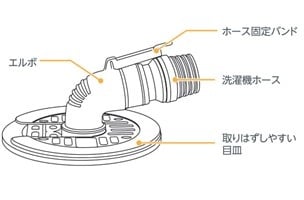

ホース固定バンドを取り付け、ホース抜けを防ぎます。
洗濯機排水ホース側フックとエルボ上部穴をホース固定バンドでしっかりくくり接続します。

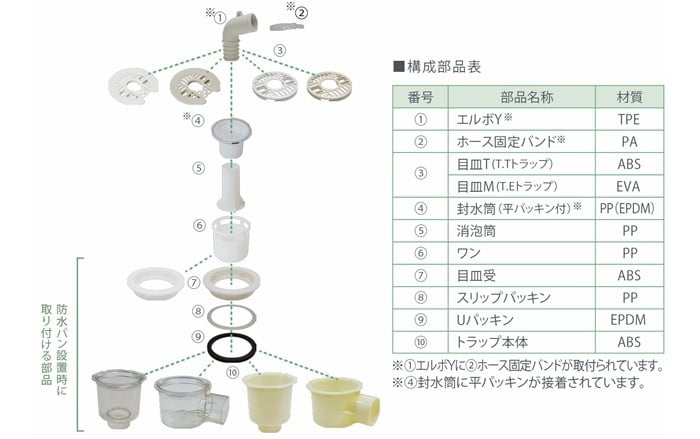

構成表
T.T、T.Eトラップ
仕様
SNT-SW（横引排水口）
品番 | SNT-SW-W2（ニューホワイト） SNT-SW-W1（アイボリーホワイト） | |
接続管 | VU50・VP50 | |
色 | 本体 | 透明 |
目皿・目皿受 | ニューホワイト、アイボリーホワイト | |
材質 | ABS（本体、他の部品の材質は詳細図参照してください ） | |
封水深 | 50mm | |
排水能力 | 60L/分 | |
SDT-SW（縦引排水口）
品番 | SDT-SW-W2（ニューホワイト） SDT-SW-W1（アイボリーホワイト） | |
接続管 | VU50・VP50 | |
色 | 本体 | 透明 |
目皿・目皿受 | ニューホワイト、アイボリーホワイト | |
材質 | ABS（本体、他の部品の材質は詳細図参照してください ） | |
封水深 | 50mm | |
排水能力 | 60L/分 | |
SNT-W（横引排水口）
品番 | SNT-W-W1（アイボリーホワイト） | |
接続管 | VU50・VP50 | |
色 | 本体 | 有色 |
目皿・目皿受 | アイボリーホワイト | |
材質 | ABS（本体、他の部品の材質は詳細図参照してください ） | |
封水深 | 50mm | |
排水能力 | 60L/分 | |
SDT-W（縦引排水口）
品番 | SDT-W-W1（アイボリーホワイト） | |
接続管 | VU50・VP50 | |
色 | 本体 | 有色 |
目皿・目皿受 | アイボリーホワイト | |
材質 | ABS（本体、他の部品の材質は詳細図参照してください ） | |
封水深 | 50mm | |
排水能力 | 60L/分 | |
